Co jsou série a paralelní odstředivá čerpadla? Co dělají?

Ve skutečném použití stanice úpravy vody často vyžaduje, aby společně fungovala více odstředivých čerpadel, aby zajistila požadovaný průtok a tlak pro systém úpravy vody. Režimy připojení a provozu mezi nimi jsou paralelní a série. Jaké jsou tedy funkce a rozdíly v paralelním a sériovém provozu vodních čerpadel?

Voda ze dvou nebo více čerpadel proudí do běžné výstupní trubky, která se nazývá paralelní provoz čerpadel. V zavlažovacích projektech více odstředivých čerpadel obvykle čerpá vodu ze stejného zdroje vody a dodává ji do stejného zavlažovacího systému. Paralelní provoz čerpadel znamená, že více čerpadel sdílí jednu výstupní trubku. Každé čerpadlo je vybaveno nezávislým kontrolním ventilem. Poté, co jsou čerpadla provozována paralelně, bude průtok na stejné hlavě překrýn.

To je: qsum=q Pump 1 + q Pump 2 + q Pump 3 + ... + Q Pump n

Charakteristiky odstředivého čerpadla paralelního provozu

1. Přívod vody může být zvýšen a průtok v hlavním přívodu vody se rovná součtu výkonu vody každého paralelního čerpadla.
2. Průtok a hlava čerpací stanice může být upravena počtem spuštěných a zastavených vodních čerpadel, aby bylo dosaženo účelu úspory energie a bezpečného zásobování vodou. Například při navrhování stanice sítí čerpadla vody je průtok zvažován podle maximálního denního průměrného hodinového průtoku města a hlava je zvažována podle nízké hladiny vody řeky. Proto se ve skutečném provozu v důsledku změn hladiny vody a změn spotřeby vody v síti městské potrubí bude nevyhnutelně zapojena stanice a zastavení stanice sítí čerpadla vody. Kromě toho je třeba upravit také počáteční a zastavení jednotky čerpací stanice.
3. Když je jedna z čerpadla pracujících paralelně poškozena, ostatní čerpadla mohou i nadále zásobovat vodu. Paralelní přívod čerpadel s paralelním vodou zlepšuje flexibilitu provozu čerpací stanice a spolehlivost zásobování vodou a je nejčastějším provozním režimem čerpací stanice.

Pro následující situace je vhodná odstředivá čerpadlo

1. Průtok průtoku jednoho odstředivého čerpadla je příliš malý na to, aby vyhovoval potřebám zavlažovacího systému.
2. Když je vzdálenost dodávky vody dlouhá nebo jsou podmínky terénu složité a množství zemědělských vykopávek pro potrubí je velké, aby se snížily investice, mohou být potrubí dodávky vody více čerpadel sloučeny do jednoho.
3. Síť studny v severní oblasti spojuje výstupní trubky více vodních čerpadel dohromady, aby se usnadnilo alokaci a racionální využití vodních zdrojů.
4. Hlava čerpadel běžících paralelně by měla být stejná nebo stejná a je nejlepší použít čerpadla stejného modelu, což je také vhodné pro řízení a údržbu provozu. Pokud je paralelně připojeno více čerpadel stejného modelu, pokud je vzdálenost mezi vstupním trubkem a výstupním bodem připojení každého čerpadla krátká, celkový tok po paralelním provozu je roven součtu průtokových rychlostí každého čerpadla a hlava zůstává nezměněna.

Provoz série odstředivých čerpadel znamená připojení výstupní trubky předchozího (prvního stupně) čerpadla k vstupnímu potrubí dalšího (druhého stupně) čerpadla a poslední (poslední (závěrečné) čerpadlo dodává vodu do zavlažovacího systému. Tento režim provozu je vhodný pro čerpací stanice s vyšším výtahy, nebo když je vzdálenost dodávky vody dlouhá a výtah jednoho čerpadla nemůže splňovat požadavky a neexistuje žádné vhodné čerpadlo s vysokým rozvodem. Ve skutečném použití je vzácné vidět tři nebo více čerpadla v sérii a obecně jsou dvě čerpadla spojena v sérii.

Spojení série odstředivých čerpadel řeší hlavně problém nedostatečného výtahu. Poté, co jsou čerpadla připojena v sérii, průtok zůstává nezměněn a zdvih je součtem výtahů obou čerpadel. Aby se zabránilo nedostatečnému přísunu vody z následného čerpadla na čerpadlo proti proudu, je průtok navazujícího čerpadla obvykle upraven na optimální stav, aby se zajistilo dostatečné přívody vody z čerpadla proti proudu. Schematický diagram je následující:

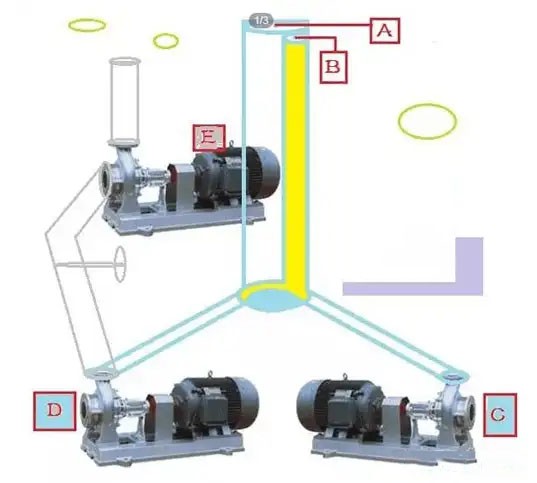

Na obrázku jsou vývod čerpadla "D" a vstup čerpadla "E" připojeni v sérii pomocí potrubí. Poté, co jsou čerpadla připojena v sérii, médium nejprve vstoupí do vstupu čerpadla "D". Provoz čerpadla „E“ je médium tlačeno na vstup čerpadla „E“ a převezeno na místo, kde je potřeba. Připojení řady čerpadla je v podstatě rozšířením doručení kroku. Co je to doručení kroku? To znamená, že hladina vody v návaznosti je příliš nízká a poloha k zavedení je příliš vysoká a jedno čerpadlo nemůže vůbec „dokončit misi“.

Pro provoz série je výstupní tlak N -1 čerpadla (ztráta mezi čerpadly musí být odečtena pro připojení řady na dlouhou vzdálenost) vstupním tlakem NTH čerpadla. Proto existují určité požadavky na tlak, ložiska a těsnění hřídele řadových čerpadel, jinak to způsobí prasknutí skořepiny, poškození těsnění hřídele, vytápění ložiska atd. Stejně jako v paralelním případě, pokud se jedno nebo více čerpadel uzavře, provozní podmínky zbývajících čerpadel se také změní.

U dvou odstředivých čerpadel v sérii by měla být průtok stejný nebo se příliš neliší a hlava by měla být porovnána. Čerpadlo s nízkým rozvodem by mělo být nainstalováno před čerpadlem s vysokým rozlišením a čerpadlo s nízkým rozvodem by mělo dodávat vodu do čerpadla s vysokým rozvodem, aby se zabránilo tomu, aby čerpadlo s nízkým rozvodem bylo vystaveno nadměrnému tlaku. Pokud jsou v sérii připojena dvě čerpadla stejného modelu, tlak posledně uvedeného čerpadla se zdvojnásobí a musí být zkontrolována tlakovou únosnost čerpadla nebo tlakovou kapacitu posilovacího čerpadla. Pokud síla nestačí, měla by být přijata opatření na zesílení, jinak není vhodná pro připojení série.

Pokud se průtoky dvou sad sérových čerpadel liší, mělo by být nainstalováno čerpadlo s velkým průtokem a čerpadlo s malým průtokem by mělo přepínat vodu zepředu, takže vstupní tlak čerpadla malého průtoku je velký, což se může vyhnout kavitaci.
